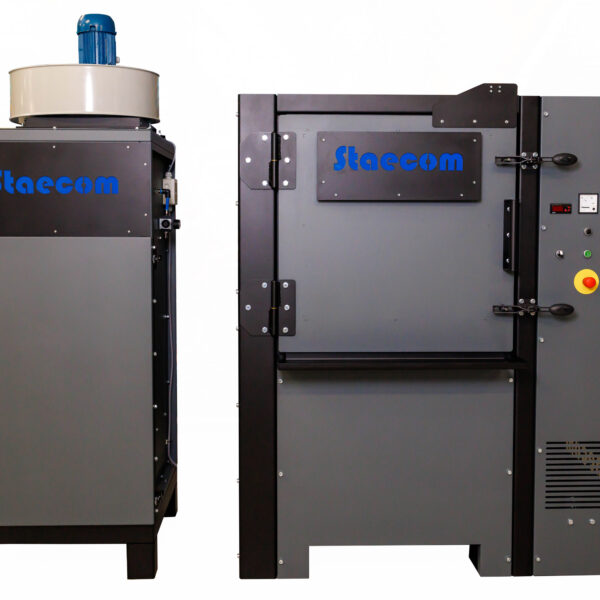

Poedercoat systeem TH-P30

Beschrijving

De poedercabine is ontworpen voor het handmatig poedercoaten van velgen. Middels ovenkarren
worden de velgen hangend aan draaihaken voor de poederwand gereden om te poedercoaten.
De behuizing van de cabine is gemaakt van 1,5 mm en-2 mm gegalvaniseerd plaatstaal. Alle
onderdelen van de poedercabine worden als losse onderdelen geproduceerd met een
boutverbinding die gemakkelijk te demonteren is.
De cabine heeft twee zuigventilatoren die worden aangestuurd door frequentieomvormers.
Binnenverlichtingsarmaturen zorgen voor een juiste binnenverlichting, de filtergroep van de cabine
bevindt zich achter in de cabine. De filtergroep bevat 8 filters met onafhankelijke magneetkleppen.
De filters worden middels pulsen gereinigd. De ventilatoren bevinden zich bovenin de cabine dit is
een speciale ruimte die vanaf meerdere kanten bereikbaar is, de uitgaande lucht van de ventilatoren
word gefilterd middels EU-4 cassette filters. Middels drukregelaas kan tijdig worden aangegeven
wanneer de TOP filters vervangen moeten worden.

De oven is opgebouwd uit dubbelwandige sandwich panelen, vervaardigd van
gegalvaniseerde plaat, en geïsoleerd met 150 mm steenwol.
De ovenbodem is zo geconstrueerd, dat de oven op een vlakke vloer kan worden opgesteld.
In deze bodem zijn wielgoten uitgespaard, zodat geen oprit voor de wagens benodigd is.

De verwarming elementen bevinden zich aan de beide zijde van de oven. Deze elementen verwarmen de oven tot 220 graden.
Verwarmings units zijn gemaakt in de vorm van twee cassettes met U-type elementen.
De behuizing van de verwarmingsunit is geïsoleerd met 150 mm steenwol.
De droge en warme lucht die in de verwarmingseenheid wordt gevormd, wordt homogeen in de oven verdeeld met behulp van luchtkanalen aan de zijkant van 1,5 mm verzinkt plaatstaal. De luchtcirculatie wordt gevormd door een circulatie ventilator met directe aandrijving 30 mm geïsoleerd. De motor is op de as voorzien van koelingsbladen dit zorgt voor luchtkoeling van de motor en beschermt deze tegen hoge temperaturen van de oven.
Middels de Cr-Ni buisvormige verwarmingselementen word de oven verwarmd deze elementen hebben elk een vermogen van 2 kw gezamenlijk zorgen de elementen voor de warmteoverdracht.
